塑料水表井系统

　　随着供水行业改革的不断深入，企业化进程的推进，户表改造工程的推广已经日渐普及，但计量水表及附属设施的不完善，制约着计量水表的可抄见率。尤其是户外埋地水表井的质量，直接影响到供水公司的经济效益。传统的水表为砖砌或水泥浇筑，水表井距污水管道较近,污水渗入水表井,会对水表寿命造成损害,也不利于抄表。有的水表井垮塌、破损;井内垃圾、泥土、淤泥填实;或者有人为拒交水费的现象。因此，开发一种防渗漏、防盗的水表井很是必要。

　　BAOSU塑料水表井系统是河北建投宝塑管业有限公司自行开发的一种创新产品，本产品针对目前传统材料水表井普遍存在的耐压能力差、井体渗漏等缺陷开发的一种全新的直埋式水表井系统;本产品主要由高强度模压材料、锁闭及止回功能的分水器、自来水出井集束管和水表组成。井体承载强度高，井体本身可达到无渗漏效果，解决了发展水表户外井的瓶颈问题。

　　塑料水表井是一项供水领域的创新产品，用于取代传统的人工砖砌井，其性能集安全卫生、防渗漏、防冻、防腐蚀、重量轻、安装便捷、寿命长、免维护、节能环保于一体，是安装普能水表、智能水表、远程抄表理想的配套设备。

　　产品规格：

　　水表井标准尺寸(内部尺寸)560×510×680或者560×510×980(长*宽*高，单位：mm) 水表井入口尺寸：主管dm63mm(端部采用活接形式连接) 水表井出口尺寸：支管dm25mm或者dm20mm 焊制水表井可根据客户需求定制

　　技术要求：

　　1、闭水试验24小时无渗漏。

　　2、井体内管路系统进行0.6Mpa压力密封试验检测，无压降。

　　3、井盖在-25℃保温层保温效果良好，井内管路及部件无冻结现象。

　　根据使用条件和要求的不同，BAOSU塑料水表井又分为两种类型：

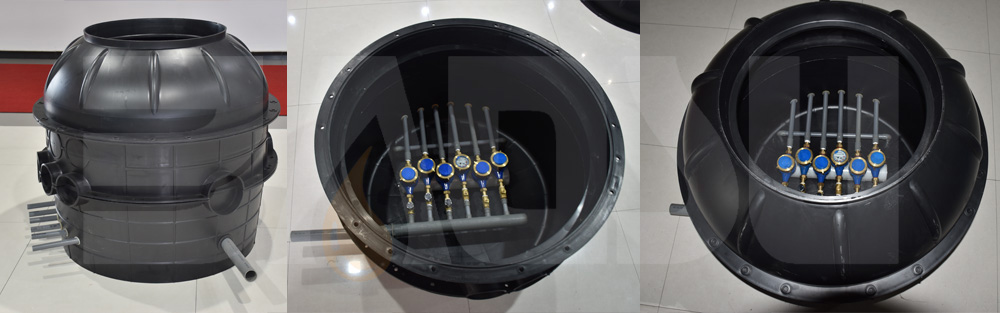

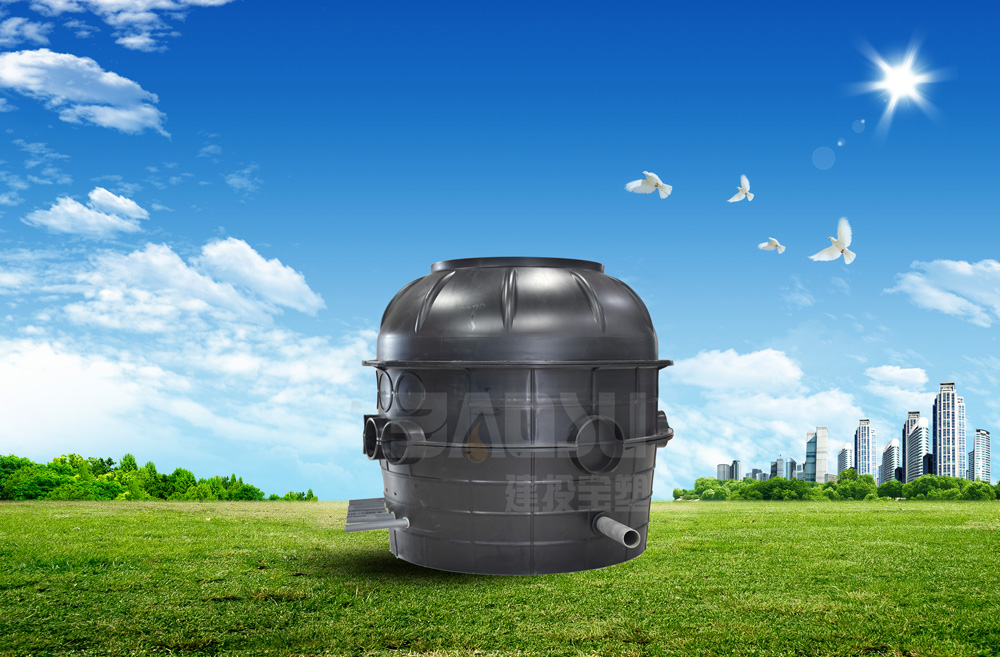

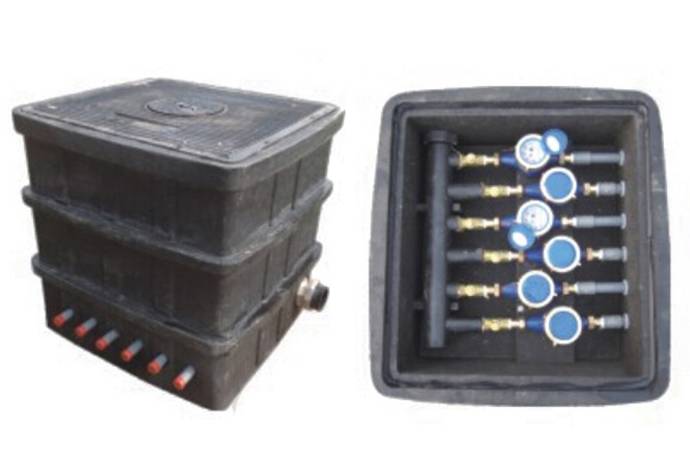

　　一、Baosu PE复合材料整体压铸水表井

　　Baosu PE复合材料整体压铸水表井的性能特点：

　　1、这种水表井为塑料压铸成型，三节承插连接而成，安装方便，井的高度可根据各地区的冻土层的深度来调整。结构紧凑，形体小，节约空间。这种水表井实现了集中抄表，一户一表的现代水资源的管理模式。

　　2、此井为全密封井，井外的雨水及污物进不去，从而保证了水表的清洁和计量的准确性。

　　3、井盖设计独特，为大小盖结构，大小盖上都装有防盗装置，保证了井盖和水表的安全不被盗。小盖的结构方便了抄表员抄表，而不用每次打开大井盖。

　　4、良好的水流设计，水流阻力小。

　　5、锁闭阀的设计，杜绝了用水不交钱的现象。

　　6、井的竖向抗载能力及抗浮能力强。加厚的井壁和竖向加强筋及特殊的井口设计保证了水表井竖向抗载能力，地面承载力超过5吨。同时井体的重量足以克服地下水的浮力。

　　7、施工速度快，施工周期短，传统的水表为砖砌或水泥浇筑，而这种水表井为塑料压铸成型，三节承插连接而成，工厂集约生产，安装方便。只要现场具备施工条件，施工速度是混凝土井和砖砌井的10倍以上。

　　8、使用寿命长，因井体采用优质的PE和玻璃钢复合材料，耐腐蚀，刚度大，使产品的使用寿命超过50年。

　　9、环保节能。由于该水表井为工厂集约化生产，各个工序质量可控，因此井的密封性能优良，不至于污水反渗入地下，保护地下水资源，同时又减少污水处理量。

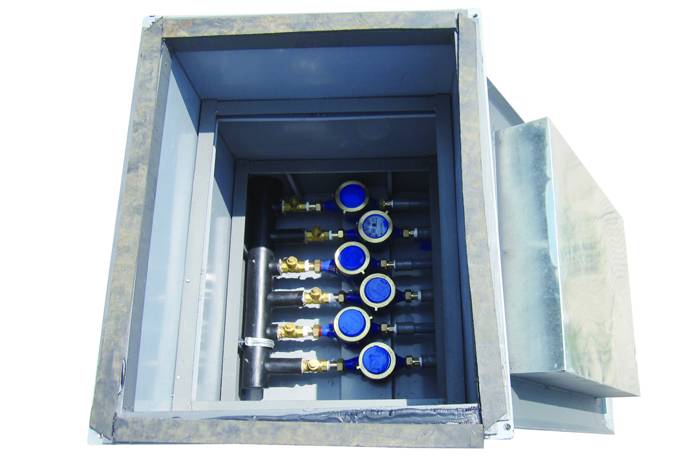

　　二、BAOSU PVC-U焊制水表井

　　除具有整体压铸井的各项优点外，与整体压铸式水表井相比，PVC-U焊制水表井更具灵活性，可根据用户需求定制不同尺寸，支管及水表数量可任意匹配。但应注意的是，该种水表井适用于非承重场所，如需承重在安装时需另行安装承重井口。

　　与传统井对比

　　一、 防渗性对比

　　老式砖砌井，在防渗性方面始终是无法解决的难题，井内污水渗漏，雨水地上灌漏形成井内积水，造成查表难、管路维修难、水质安全隐患，居民缴费纠纷等多方面问题。为供水部门造成极大的人力、物力的浪费。

　　整体预制塑料井连接处配置密封圈，进出水管均与井体密封，彻底防止了漏水现象的发生。井口与井盖处胶圈紧固密封。所有水表井出厂均经过整体水压试验(1MPa无渗漏)，真正达到了地下防渗漏、地上防灌漏的效果。

　　二、 安全性

　　老式水表井结构复杂，而且性能单一，如有不法盗水，拒交水费等情况，供水方将无法通过供水设施节制。塑料整体水表井的井盖采用防盗螺丝紧固，井体内设有锁闭装置，独有的专用工具，将会使供水方有效地控制不法用水。

　　三、 耐低温

　　北方冬季气温较低，老式砖砌井内水表时有冻破、冻裂的现象发生，而整体预制塑料井井盖配有保温层，同时气密性良好，保持了井内温度高于冰点，使供水设施安全过冬。并且井体高度可根据各地要求进行调整加深，来抵抗更低的温度。

　　四、 施工成本低，开挖沟槽小

　　五、维护成本低

　　老式砖砌井的维修难度是众所周知的，因为内部管路多，再加上积水，维修人员进入井体维修时顾此失彼。整体预制塑料井内部连接简单，水表可整体取出，极大降低了维修的难度和误损率。另外，整体预制塑料井内部管路大部分集成于井体，再加上其密封性极大降低了故障率。

　　砖砌井施工要求:

　　1.首要具备砖、水泥、水源地运输条件;

　　2.挖大约长150cm×宽150cm×高80cm立体坑槽;

　　3.要求灰砖、夯实铺底、加内径用砖800块以上;

　　4.井口做水泥户口，配合承重井盖，盖板为120cm×150cm×1.5cm井盖一块;

　　5.井内组装进水大架，由六个150cm变20mm三通和一个50mm封头组成;

　　6.六组水表组合件(由锁闭阀、截止阀、止回阀、水表、接头)安装连接;

　　7.施工工期从固定井口、井盖、表面处理、凝固、装配设施需要5-7天;完工后存在渗蓄污水、冻坏水表，组装阀门寿命短、维修困难等隐患。

　　塑料水表井施工要求:

　　1.井体体积长60cm×宽55cm×高80cm，挖制大于井体体积坑槽，便于施工即可;

　　2.井体底部基础用砂土垫层铺平并夯实。水表井顶部高程宜保证不低于以道路为基准的的地平面，或稍高于地平面。

　　3. 井体内预装了定制分水器及水表、磁力阀、止回阀、管件等组合而成，避免了井下做业，只需连接外部管道即可，主管道采用活接，连接方便快捷;

　　4.水表井井体周围应用细土回填，且分层夯实。

　　5. 焊制井的井口部位留有深10cm，宽于井口20cm的空位，用砂，石，水泥，封固，并留有方便开盖的手扣点。

　　6. 安装完毕后盖好井盖并上紧井盖上的防盗螺栓，以保证密封性和防盗性。
